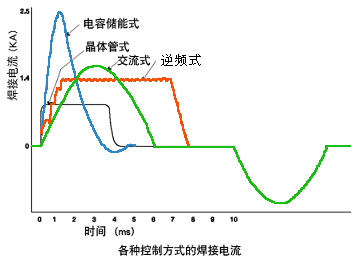

焊接电源的电流波形及特长
焊接电源是指控制焊接电流的装置。根据控制方式可分为直流逆变式、晶体管式、电容储
能式、交流式和交流逆变五大类。根据不同的焊接对象(材料和形状),为获得最佳的焊
接效果而分别采用。

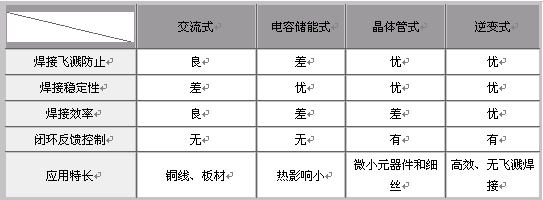

□各类焊接电源特长比较
逆变焊接电源的特长
1)通电时间短、热效率高、焊接成型美观
电阻焊接是靠通电时产生的接触电阻热(Q=0.24I2Rt)来形成熔核实现焊接的。逆变焊接
的场合,平直的输出电流,保证了热量的高效率连续供给。而短时间通电,又使得焊接热
影响区小,焊点成型美观。
2)可有效抑制焊接飞溅,获得稳定高品质的焊接效果
平直的输出电流产生的连续热量供给,使得熔核温度连续上升,同时精确的电流上升斜率和
时间的控制,使得逆变电源的场合,不象使用交流和电容储能焊接电源那样,会因产生热
量跳变和因无法控制电流上升时间而导致飞溅的产生。
3)工作频率高(通常在1-4KHz),使得反馈控制精度是一般交流焊接电源的10-80倍,相应
的输出控制精度也非常高
4)因变压器的体积和重量轻与工作频率成反比关系,故逆变焊接变压器的体积小重量轻,占
地小也非常便于安装。
5)三相输入,宜于电网供电平衡
6)可以实现多种控制方式(定电流、定电压、定功率)
7)脉动极小的直流输出,使得不受电感性负载的影响,可以流通大电流。
8)丰富的I/O接口和短时间通电,可对应高速、自动化的焊接
