输入电源：200V AC50/60HZ
功率：5A
最大输出电流：DC30A
ARC流量：0~5
外部尺寸以及：
250×H310×D465m/m．
重量：21kg
|
|

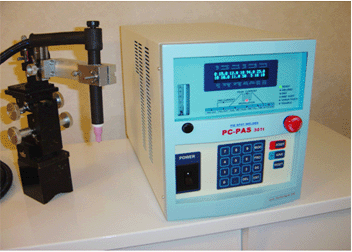

示意图：
 |
| PC-PAS301t本装置是采用微电脑晶体管线性控制方式的高精度高耐久性的微电弧点焊装置。是告别焊锡时代，实现高品质，高要求的焊接新方向。 |
| 特征： |
1． 精密的微电弧焊接机ARC START功能100%准确有效。
2． 焊接时间以0.1ms为单位设定，可以精密的控制投入的热量。
3． 由于是非接触式焊接，可以实现用于复杂形状、曲面的工件焊接。
4． 模式化通电功能和多达32组的焊接规范。
5． 短时间焊接，对工件的热影响极小。
6． 采用了LCD点触屏界面控制操作，实现简便控制，人机对话。
7． 丰富的I/O接口功能，可方便的搭载到自动化设备上。
8． CPU控制通过闭环反馈，控制电流自动补偿。实现稳定的电流输出。
|
| 技术规格： |
| |
设定项目 |
设定范围 |
最小単位 |
| 1 |
ＰＲＥ ＧＡＳ ＦＬＯＷ |
０.３～３.０Ｓ |
0.1Ｓ |
| 2 |
ＰＲＥ ＨＥＡＴ ＴＩＭＥ |
０.０～３０.０ＭＳ |
0.1MＳ |
| 3 |
ＰＲＥ ＣＵＲＲＥＮＴ |
１.０～１５.０Ａ |
0.1Ａ |
| 4 |
ＲＩＳＥ ＴＩＭＥ |
０～２０ＭＳ |
1MＳ |
| 5 |
ＰＥＡＫ ＣＵＲＲＥＮＴ |
１.０～３０.０Ａ |
0.1Ａ |
| 6 |
ＰＥＡＫ ＴＩＭＥ |
０.５～１００ＭＳ |
0.1MＳ |
| 7 |
ＭＯＤＵＬＡＴＩＯＮ ＯＮＴＩＭＥ |
０.５～３０.０ＭＳ |
0.1MＳ |
| 8 |
ＭＯＤＵＬＡＴＩＯＮ ＯＦＦＴＩＭＥ |
０.５～３０.０ＭＳ |
0.1MＳ |
| 9 |
ＭＯＤＵＬＡＴＩＯＮ ＥＦＦＥＣＴ |
５０～９９％ |
0.01 |
| 10 |
ＲＥＰＥＡＴ ＴＩＭＥ |
２～９９回 |
≦100ＭＳ |
| 11 |
ＦＡＬＬ ＴＩＭＥ |
０～３０ＭＳ |
1MＳ |
| 12 |
ＡＦＴＥＲ ＧＡＳ ＦＬＯＷ |
０.３～９.９Ｓ |
0.1Ｓ |
| |
| I/O |
ＩＮ |
ＯＵＴ |
| 1 |
START |
READY |
| 2 |
条件选择 ０～３１条件 |
WELDING 焊接中 |
| 3 |
外部控制 |
END 焊接完成 |
| 4 |
ARC ＯＮ／ＯＦＦ |
MISS SHOT ARC STOP |
| 5 |
非常停止 |
TORCH TOUCH焊枪接触 |
| 6 |
TROUBLE RESET |
TROUBLE 过电流、过热 | | |
