对应无铅化制造要求、
焊接铜、钨、钼类材料以及细小线圈的末端处理， 微电弧焊接机应运而生！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

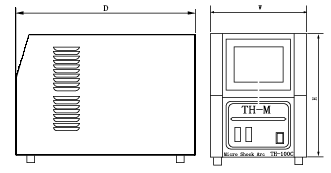

TH-30C、TH-100C
|
|
|
|
|
采用微电脑-晶体管线性控制方式的大屏幕触摸式高精度微电弧焊接机。
1） 搭载任选波形控制功能
2） 可通过闭环反馈控制实现稳定的电流输出
3） 焊接时间以0.1ms为单位设定，可以精确地控制投入热量
4） 由于是非接触式焊接，可适用于复杂形状、曲面的工件焊接
5） 模式化通电功能和多达32组的焊接规范
6） 短时间焊接，对工件的热影响极小
7） 采用了操作简单清晰明了的大屏幕彩色液晶触摸式控制面板
8） 丰富的I/O接口功能，可方便地搭载到自动化专机上
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
规 格
|
|
|
|
|
|
|
|
|
|
|
电源型号
|
TH-30C
|
TH-100C
|
|
输入电源
|
1Φ200V ±10% AC50/60HZ
|
|
输入功率
|
1 KVA
|
3 KVA
|
|
最大输出电流
|
DC 30A
|
DC 100A
|
|
电流范围
|
0.6～30 A
|
1.0～100 A
|
|
使用率
|
10 %
|
|
规范数目
|
32 组
|
|
焊接缓升
|
0.1～100 ms
|
0.1～100 ms
|
|
本焊接
|
0.1～6000 ms
|
0.1～5000 ms
|
|
焊接缓降
|
0.1～6000 ms
|
0.1～5000 ms
|
|
提前送气
|
0～2 sec
|
|
延时送气
|
0～5 sec
|
|
Ar流量
|
10 L/min
|
|
空气流量
|
1 L/min
|
|
打点计数
|
0～999999
|
|
制冷方式
|
间歇空冷
|
|
外形尺寸（W*D*H）
|
273*569*412（mm）
|
303*580*467（mm）
|
|
重量（净）
|
41 Kg
|
45 Kg
|
|
|
|
焊枪型号
|
SAT-150
|
|
对应电极
|
钍钨电极 Φ1.0、φ1.6mm
|
|
线缆长度
|
2 m
|

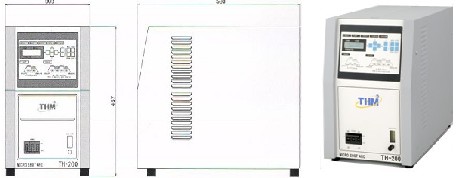

TH-200
1） 最大200A输出
2） 面向铜基材料的溶接
3） 采用逆变式电源
规 格
|
电源规格
|
TH-200 微型弧光焊接机
|
|
输入电源
|
3Φ200V ±10% 50/60H
|
|
最大输出电流
|
DC200A
|
|
电流范围
|
10～200A
|
|
使用率
|
10%（at200A 1000ms）
|
|
焊接规范
|
16
|
|
缓升
|
1～20ms
|
|
焊接
|
1～2000ms（at 100A）
|
|
缓降
|
1～20ms
|
|
重复通电
|
256循环
|
|
脉冲
|
两段
|
|
焊接规范记忆
|
16
|
|
显示屏
|
16文字×2行 LCD(带背光)
|
|
Ar流量
|
10L min
|
|
预先通气
|
0～9.9sec
|
|
延迟通气
|
0～9.9sec
|
|
冷却方式
|
间歇空冷
|
|
外型尺寸
|
303×580×467
|
|
重量
|
30kg
|
|
|
|
|
|
|

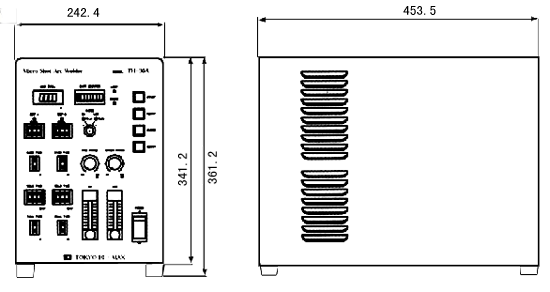

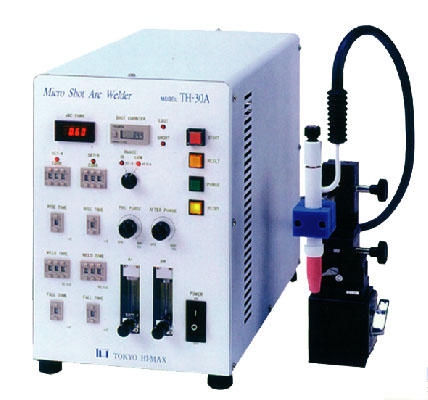

TH-30A、TH-60D
|
|
|
|
|
|
采用晶体管线性控制方式的拨码式高精度微电弧焊接机。
|
|
|
|
|
|
1）可通过闭环反馈控制实现稳定的电流输出
2）焊接时间以0.1ms为单位进行设定，可以精确地控制投入热量
3）由于是非接触式焊接，可适用于复杂形状、曲面的工件焊接
4）短时间焊接，对工件的热影响极小
5）操作简单，可轻易实现作业的自动化和合理化
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
规 格
|
|
|
|
|
|
|
|
|
|
电源型号
|
TH-30A
|
TH-60D
|
|
输入电源
|
1Φ200V ±10% AC50/60HZ
|
|
输入功率
|
1 KVA
|
3 KVA
|
|
最大输出电流
|
DC 30A
|
DC 60A
|
|
电流范围(低档)
|
0.6～2.99 A
|
1.3～5.9 A
|
|
电流范围(高档)
|
3.0～29.9 A
|
6.0～59.9 A
|
|
使用率
|
10 %
|
|
规范数目
|
2组
|
|
焊接缓升
|
0.1～9.0 ms
|
1～49 ms
|
|
本焊接
|
9～99.9 ms
|
1～499 ms
|
|
焊接缓降
|
0.1～9.0 ms
|
1～499 ms
|
|
提前送气
|
0～5 sec
|
|
延时送气
|
0～10 sec
|
|
Ar流量
|
5 L/min
|
|
空气流量
|
1 L/min
|
|
打点计数
|
0～999999
|
|
制冷方式
|
间歇空冷
|
|
外形尺寸（W*D*H）
|
243*454*362（mm）
|
250*545*435（mm）
|
|
重量（净）
|
31 Kg
|
45 Kg
|
|
|
|
焊枪型号
|
SAT-150
|
|
对应电极
|
钍钨电极 Φ1.0、φ1.6mm
|
|
线缆长度
|
2 m
|
|
